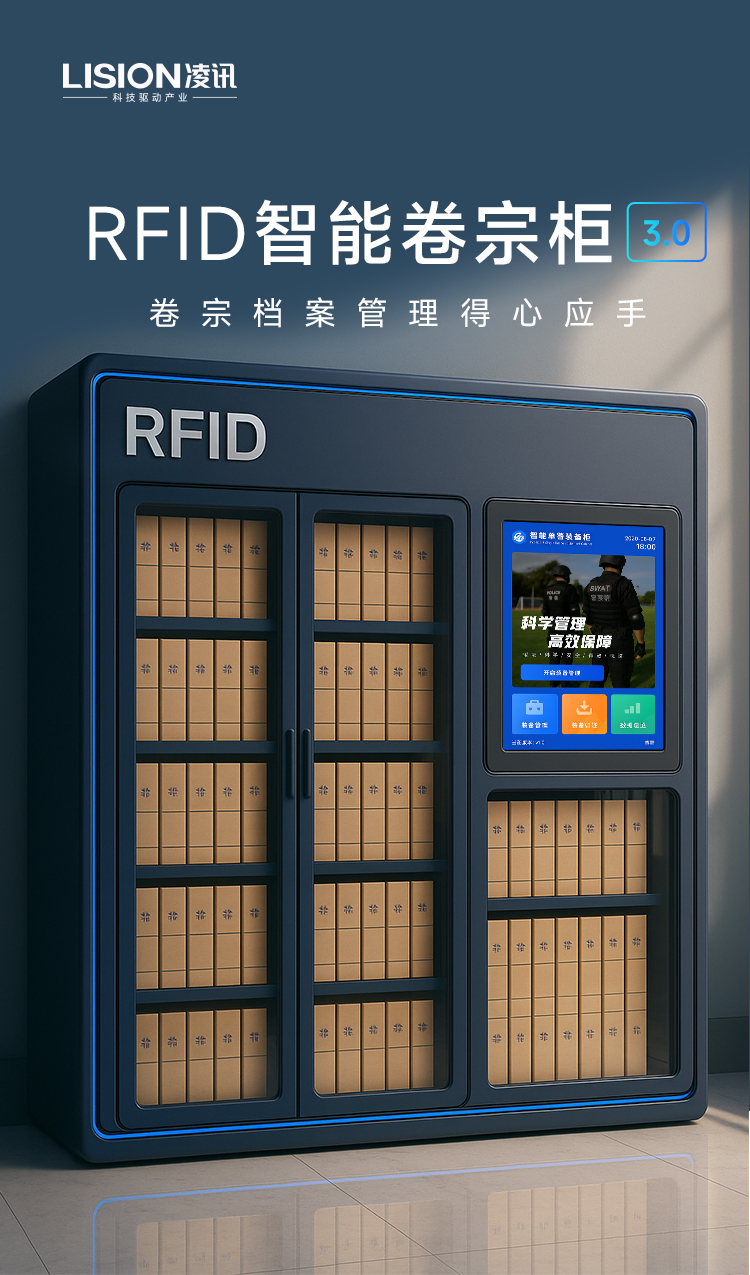

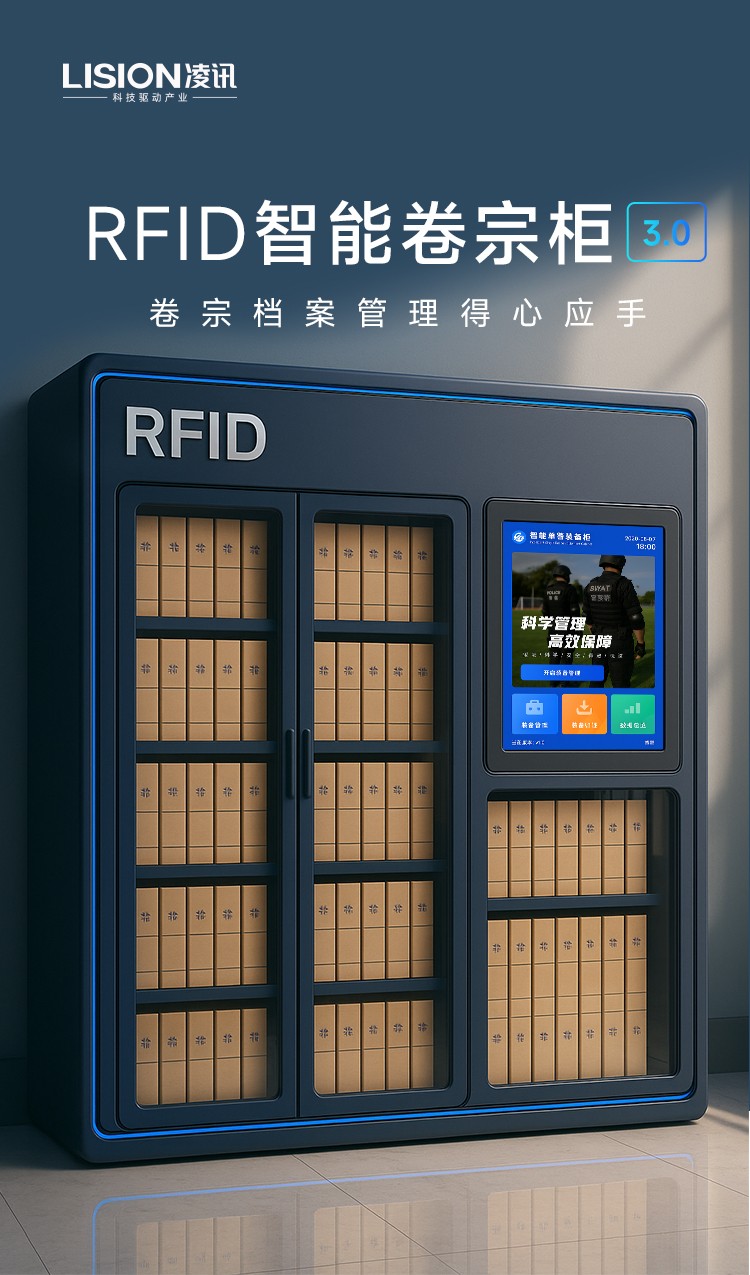

一、卷宗柜主柜標準技術參數

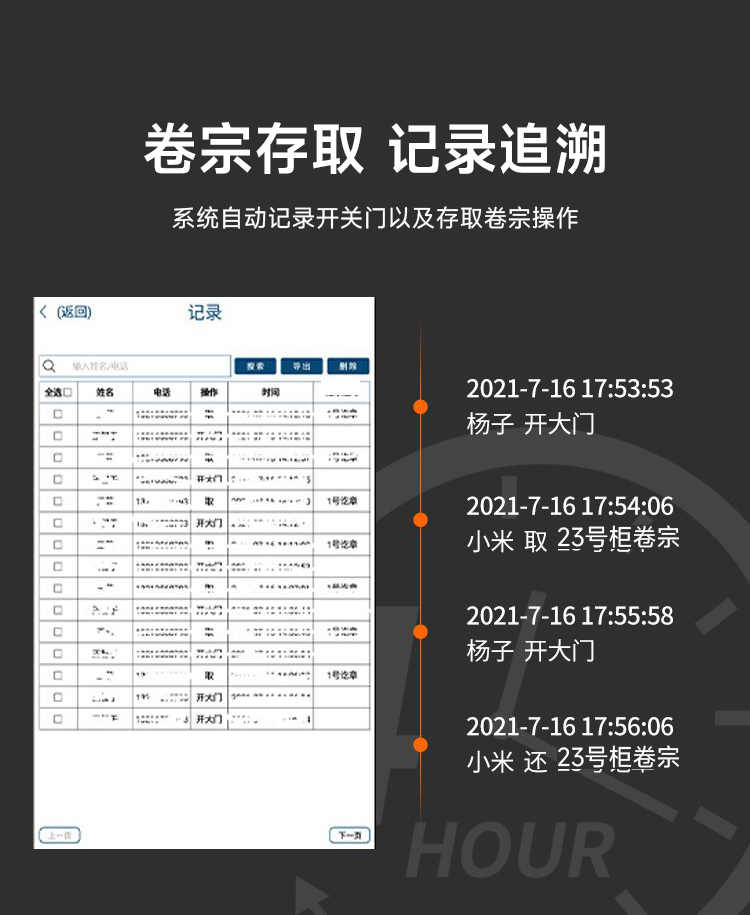

（1）功能描述：智能案卷管理柜主要應用于案件管理中心對在辦理的案件卷宗進行分類管理，保障卷宗的安全存儲、調檔、匯總。案件卷宗管理柜自帶案件卷宗管理系統，支持對柜位人員權限進行設置，支持多類存取方式，全程監控卷宗的動態信息，系統支持對接公安網；支持二維碼、RFID等多類標簽技術對檔案進行身份定義，該柜支持通過人臉識別、指紋識別、密碼開鎖等方式進行開門領取。

（2）結構：整體主柜采用集約式設計，上柜采用工控一體機安裝，下柜位同屬檔案柜格位；

（3）主柜整體尺寸：600*500*1986mm；

（4）材質：冷軋鋼板；

（5）工控一體機：

· 屏幕參數：15英寸；屏幕類型：LCD；刷新率：60Hz；屏幕長寬比 4:3

· 操作系統 ：Android7.0；

· 輸入接口：HDMI 2.0 ×1；USB 3.0 ×4； RJ45 × 1；WLAN× 1； 數據接口 RS232×3 ;RS485×1 ；

· CPU架構 Cortex-A17；RAM+ROM 2G+16G；CPU核數 4核， 2×Cortex A73 + 2×Cortex ；

· GPU：ARM Mali-T764；

★· 控制軟件： 支持無縫對接卷宗檔案管理系統軟件功能；

（6）使用環境：工作溫度 -20℃～40℃；儲存溫度 –25℃～60℃；

（7）UPS電源：支持?jǐn)嚯姟?0min；

（8）用戶驗證模式：指紋開鎖、密碼開鎖、機械開鎖，人臉識別；

（9）發卡器：支持檔案卷宗的入庫登記時采集及綁定RFID標簽；

（10）自動化控制：通過軟件配置環境氛圍、在位指示燈等設備的自定義多時段、定時停啟配置；

（11）漏電保護：支持弱電設備電氣漏電分流控制；

（12）語音交互（選配）：通過用戶語音指令進行操作，對檔案數據進行操作管理；

二、卷宗柜副柜柜標準技術參數

（1）存放柜體按照卷宗分類標準設置，每一組存放柜體前后間距一般不小于1米。

（2）顏色：柜體灰色、維護門采用公安藍；柜面透明。

（3）柜體表面及內部采用噴塑處理；外觀應整潔，無裂紋、缺料、失色及外來雜質等缺陷。表面涂覆層光潔，結合可靠，無剝落和損傷，產品具有永久性標識。

（4）結構：副柜體使用厚1.2/1.5mm的高強度冷軋板制作；副柜采用10宮格存放柜；柜門采用鋼化屏蔽玻璃+裝飾螺釘；采用裝配式設計，便于后續拆卸維護；柜體間預留雙向走線孔，便于后期副柜擴展；

（5）整機質量：139kg ；

（6）尺寸：1000*500*19106mm；

（7）格位：

· 柜位格：10格，單格位外徑尺寸：350*350*350mm ；

· 格位門：5mm鋼化玻璃；

· 隔板：5mm磨邊透明鋼化玻璃，自帶硅膠防爆裂保護；

· 隔板支架：采用自由抽插式設計，用戶可自適應調節高度，以及卷宗擺放；

· 狀態指示燈：每個格位內有狀態指示燈，當柜門開啟時狀態指示燈為紅色，關門后為藍色;

· 電子鎖：自帶頂桿、反饋，5公斤推力，≥10萬次開合；

（10） 核心控制板：

· 電控鎖控制接口*10，燈控繼電器接口*20，常規預留繼電器接口*10；

·  支持最大功率20W；

· 支持設備地址撥碼式配置，支持多路4105串聯；

· 支持級聯數量32片；

· 工業級10位單片機主控；

· 高強度抗干擾設計；

· 支持短路保護；

· 支持TTL通信；

· 負載輸出端子防插錯保護；

· 輸入電壓12-24VDC寬電壓；

· 配置電源容量≥5A；

· 輸出短路保護電流  3A；

· 支持單開 長通電  主動反饋；

· 支持多開；

（9）電子鎖：自帶頂桿、反饋，5公斤推力，≥10萬次開合。

（10）維護門：采用上線雙鎖設計，用于日常異常維護，便于拆卸維護；

（11）電源：外接電源為220V，50HZ；

★RFID選配：

（1）天線*10：

· 頻率范圍(MHz)：902MHz～9210MHz；

· 極化方式：圓極化；

·增益(dBi)：＞5dBi；

· 軸比(dB)：＜3dB；

·H面HPBW：710度；

·E面HPBW：74度；

·阻抗(Ω)：50Ω；

·電壓駐波比(VSWR)：≤1.3:1；

·接頭類型：SMA-KHD外螺紋母頭 ；

·接頭位置：側饋；

·尺寸：190mm×190mm×16mm；

·材料：洋白銅陣子+FR4 PCB；

·工作溫度(°C)：-40°C ～＋105°C；

（2） 閱讀器*1：

· 工作電壓：DC 3.6V ～5 V；

· 運行工作電流：1.9A @ 5V (33 dBm CW Output，25°C)；

1.4A @ 5V (30 dBm CW Output，25°C)；

平均工作電流1.2A @ 5V (33dBm Output，實時盤存模式，25°C)；

· 啟動時間：＜50mS；

· 工作溫度：－20 °C～＋70°C；

· 工作濕度：＜95% (＋25 °C)；

·空中接口協議：EPC global UHF Class 1 Gen 2 / ISO 110000-6C；

·工作頻段范圍：902MHz～9210MHz(美國頻段)、1065MHz～10610MHz(歐洲頻段)

1060MHz～960MHz(自定義工作頻段)；

· 輸出功率范圍：1～33dBm；

·輸出功率精度：+/- 1dB；

· 輸出功率平坦度：+/- 0.2dB；

·輸出射頻連接器：SMA外螺紋內孔母頭；

·接收靈敏度：＜-105dBm；

· 盤存標簽峰值速度：﹥700張/秒 ；

· 標簽RSSI：支持；

· 天線連接保護：支持；

· 工作溫度監測：支持；

· 天線端口個數：10個SMA外螺紋內孔母頭；

· 通訊接口：TTL UART接口；

· 通訊波特率：2路GPIO輸入，1路GPIO輸出 (3.3V TTL電平)；

·散熱方式：屏蔽殼和底部散熱片散熱，30dBm以上長時間工作需考慮額外散熱；
